      XQBH-6型電流源模塊

      概述
      XQBH-6型電流源模塊,主要用于電動閥門控制箱和集中控制柜中,是將回轉信號轉換成與角位移成比例的、且與負載無關的直流電流。它用于閥門電動裝置,風門執行機構及其它開閉機構在開閉閥門、風門時,傳送閥瓣位置(開度)的信號。
      當負載阻抗在0~500歐范圍內變化時,引起的電流變化極小,因而適合遠距離傳輸,用來指示儀表,亦可將電流信號輸入DCS計算機系統,作狀態監控用。還可作伺服系統的輸入信號,以實現對被控對象(如調節型執行機構)的自動調節。
      主要技術特性
        2.1電源電壓:AC220V(380V可選) 50Hz
        2.2電流輸出:4~20mA
        2.3負載阻抗:≤500Ω
        2.4線性誤差:≤1%
        2.5工作溫度:-20℃~+70℃
        2.6電位器阻值: 1KΩ
        2.7電壓輸出:DC5V (供數字電流表用)
        2.8外形尺寸:80×50×40mm
        2.9開孔尺寸:72×42mm
      安裝與使用
        3.1 安裝
        將電流源模塊,固定在電控箱或電控柜的合適位置上,按圖將電位器三根線,電流輸出二根線和交流電源二根線,分別正確接到相應的端子上。注意區分強、弱電和4~20mA+、-極。
        3.2調試
        將數字萬用表旋至20mA直流電流擋,接到模塊的電流輸出+、-端;
        將電裝執行器動作關到位,調節0%電位器,使輸出電流為4mA;將電裝執行器動作開到位,調節100%電位器,使輸出電流為20mA;如方向相反,則將電位器上下兩線(203、204)對調,如此反復調整幾次后將電流表接上即可。
        模塊上的LED燈,既作電源指示,亦可根據其明暗程度,作電流輸出指示。
      接線圖

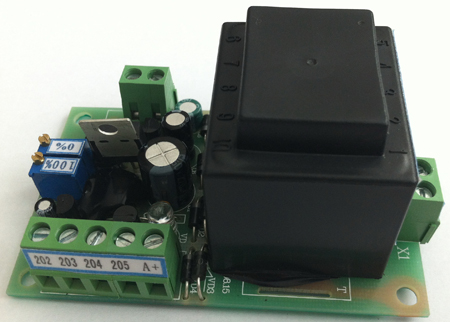

      產品照片

    XQBH-6
